陰圧室  型式：S-NP

大部屋用の陰圧室シリーズです。

既存お部屋内にパーティションを使用し間仕切りを実施することにより製作するタイプの陰圧室となります。
陰圧装置は天吊り型もしくは据置型のいずれかのタイプで選定しております。
※機材選定は、お部屋の広さや環境に依存致します。

<据付工事写真>

写真掲載ご協力元：森山記念病院

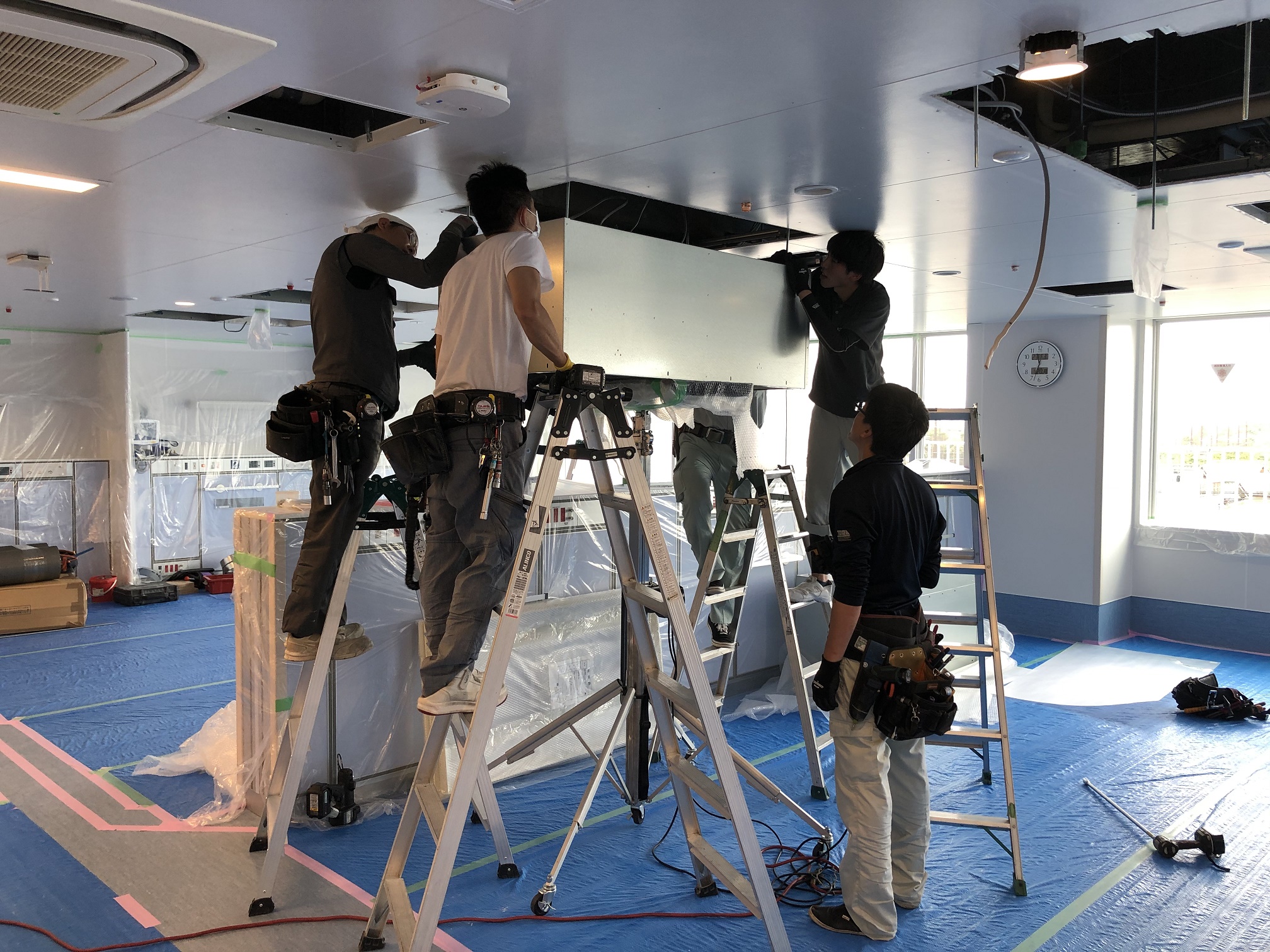

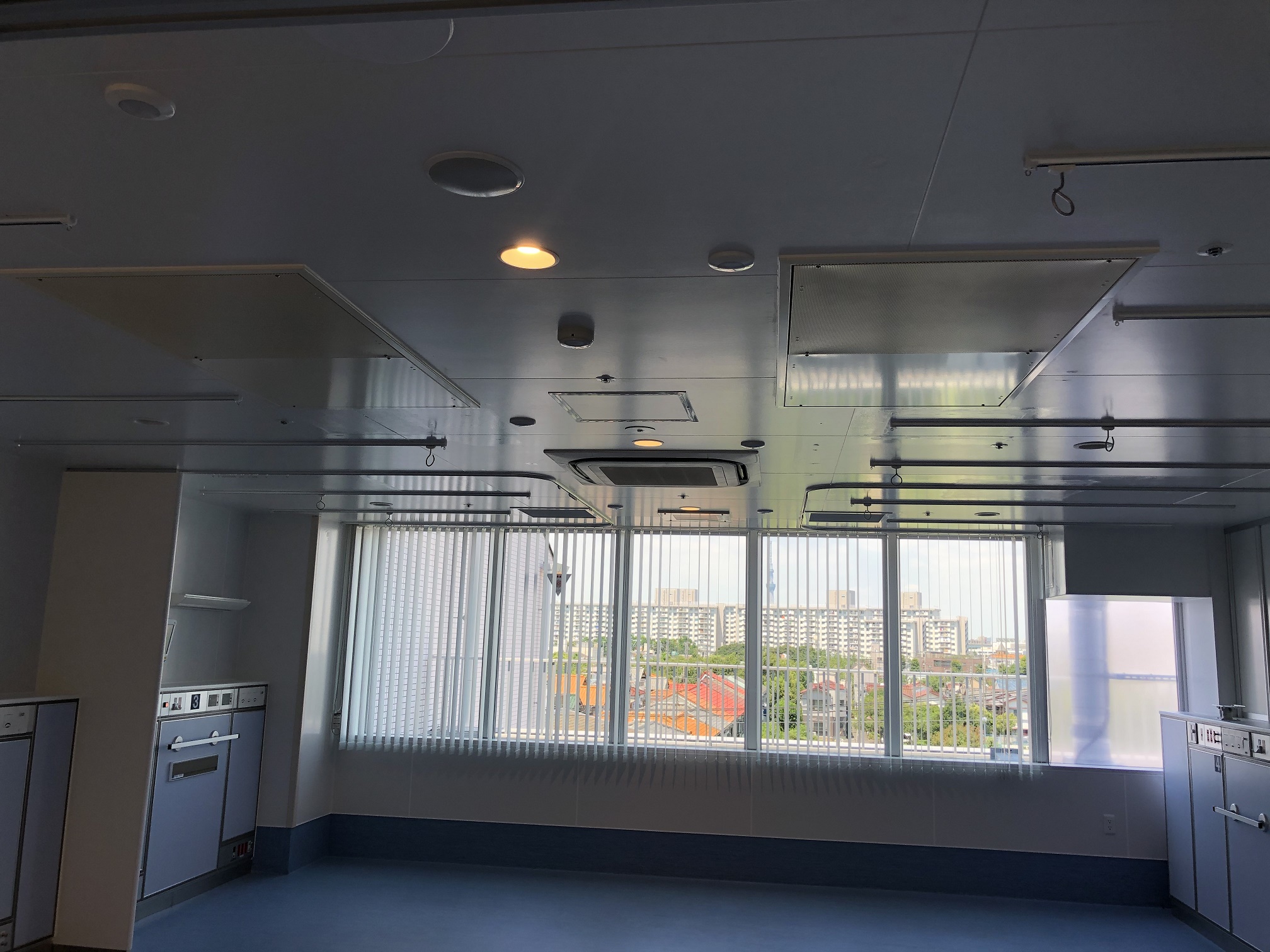

天井機器吊り込み工事

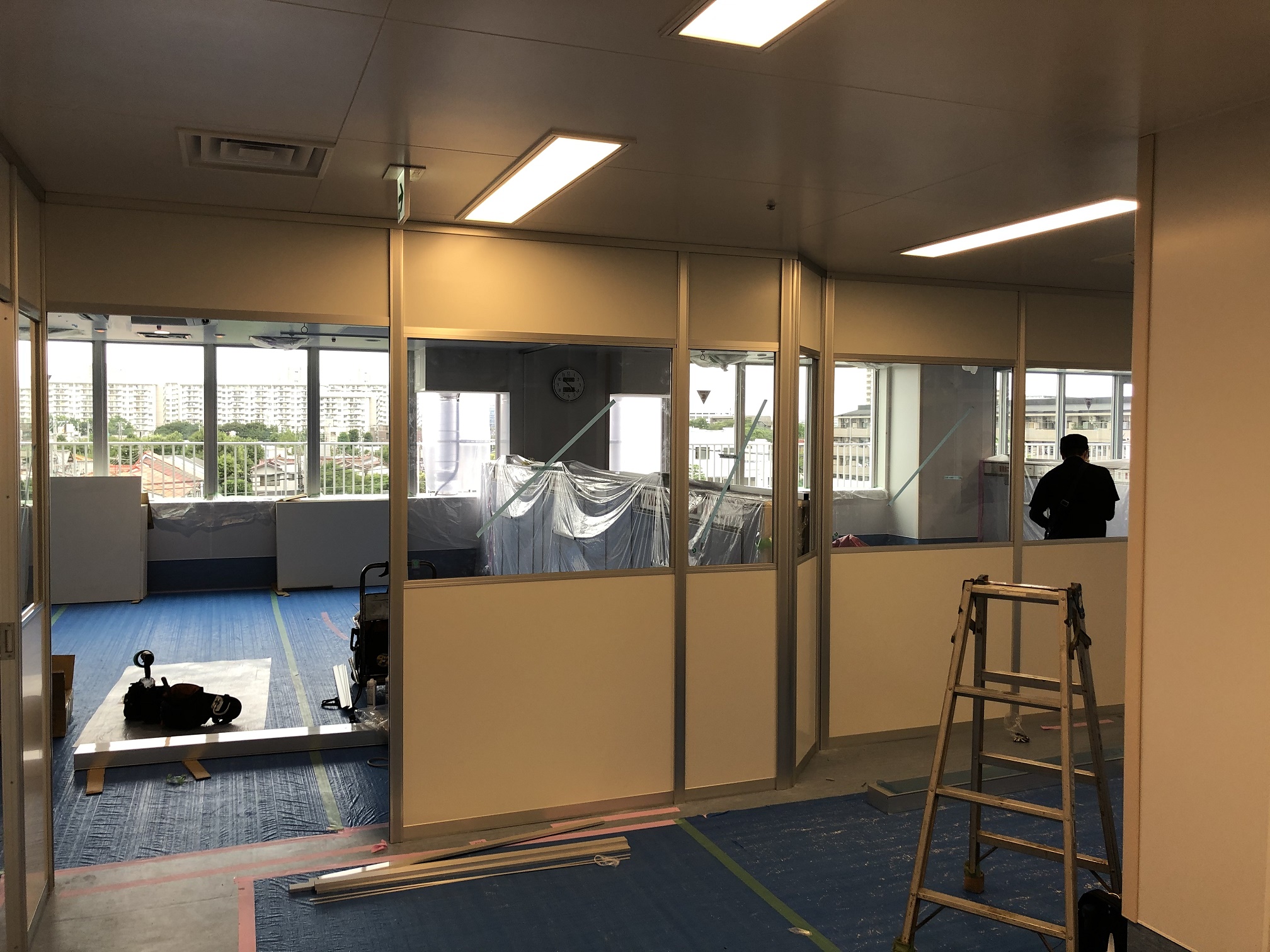

パーティション設置工事

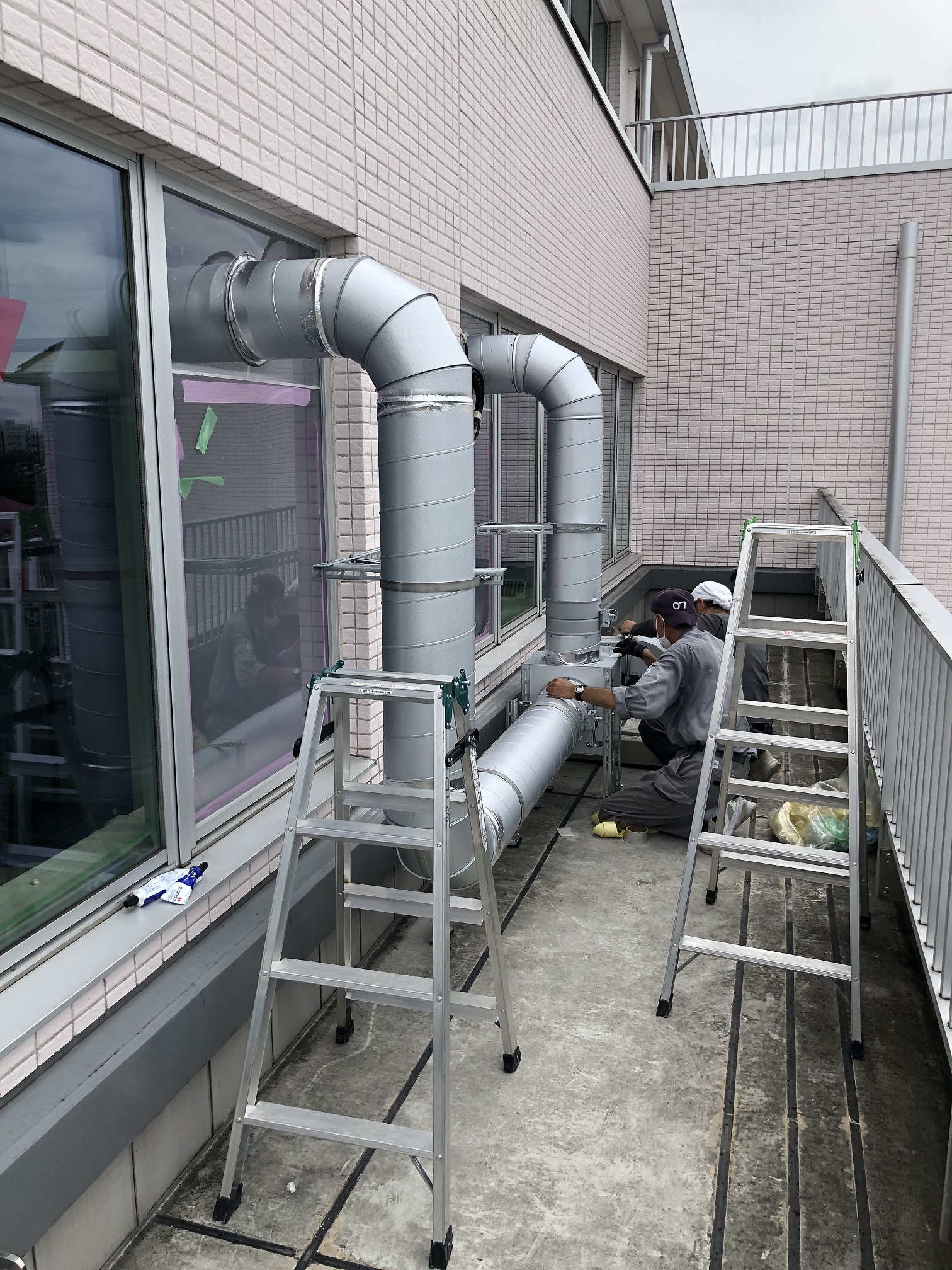

屋外ダクト工事

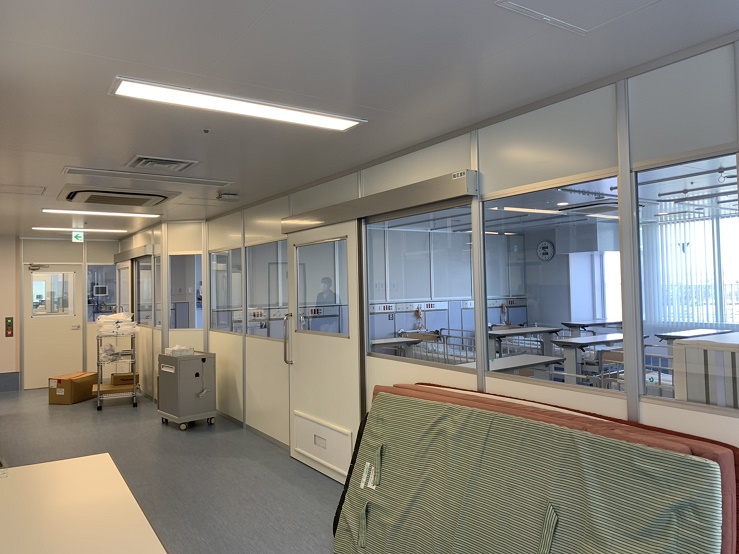

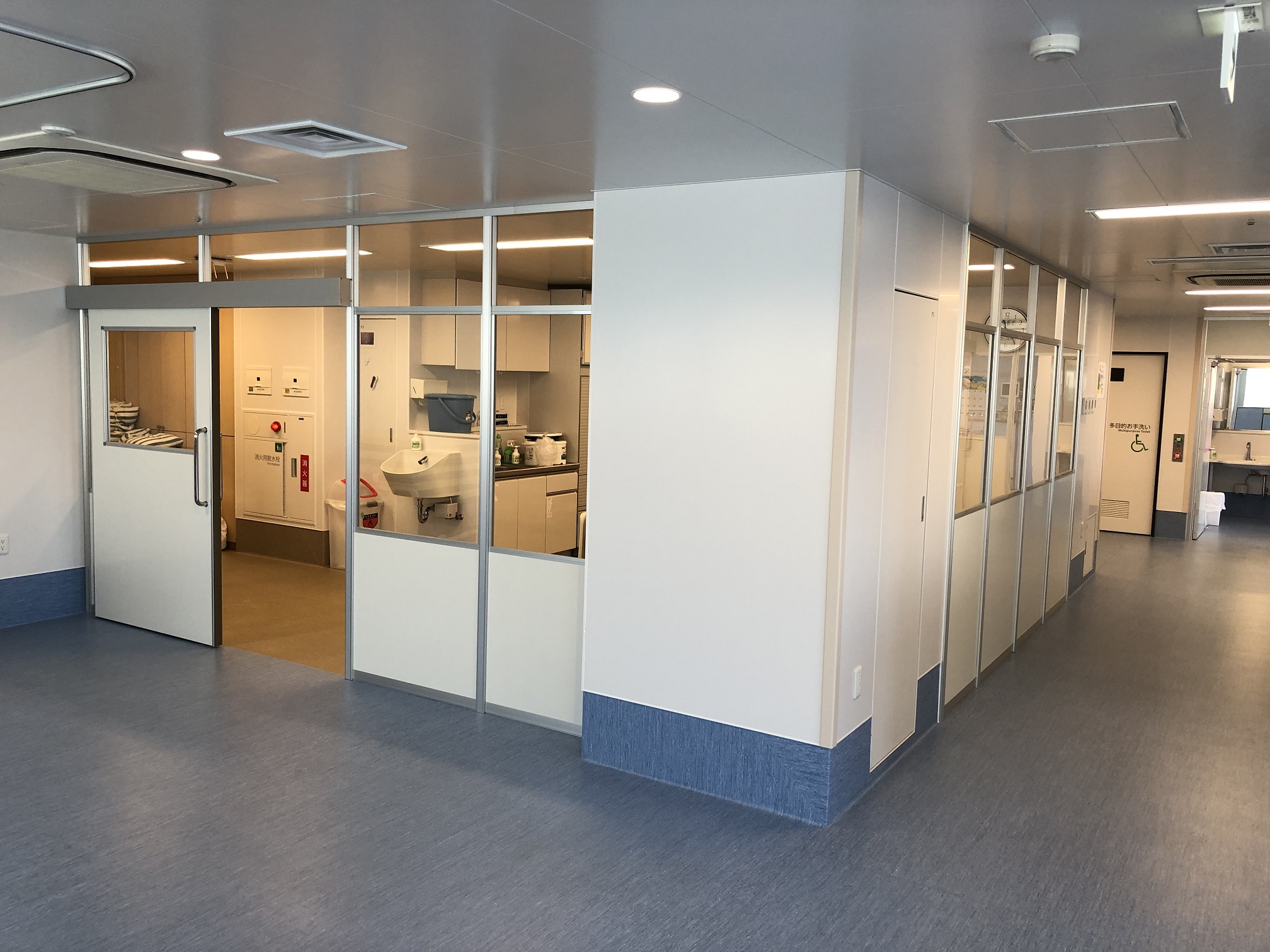

陰圧室施工後

スタッフステーション施工後

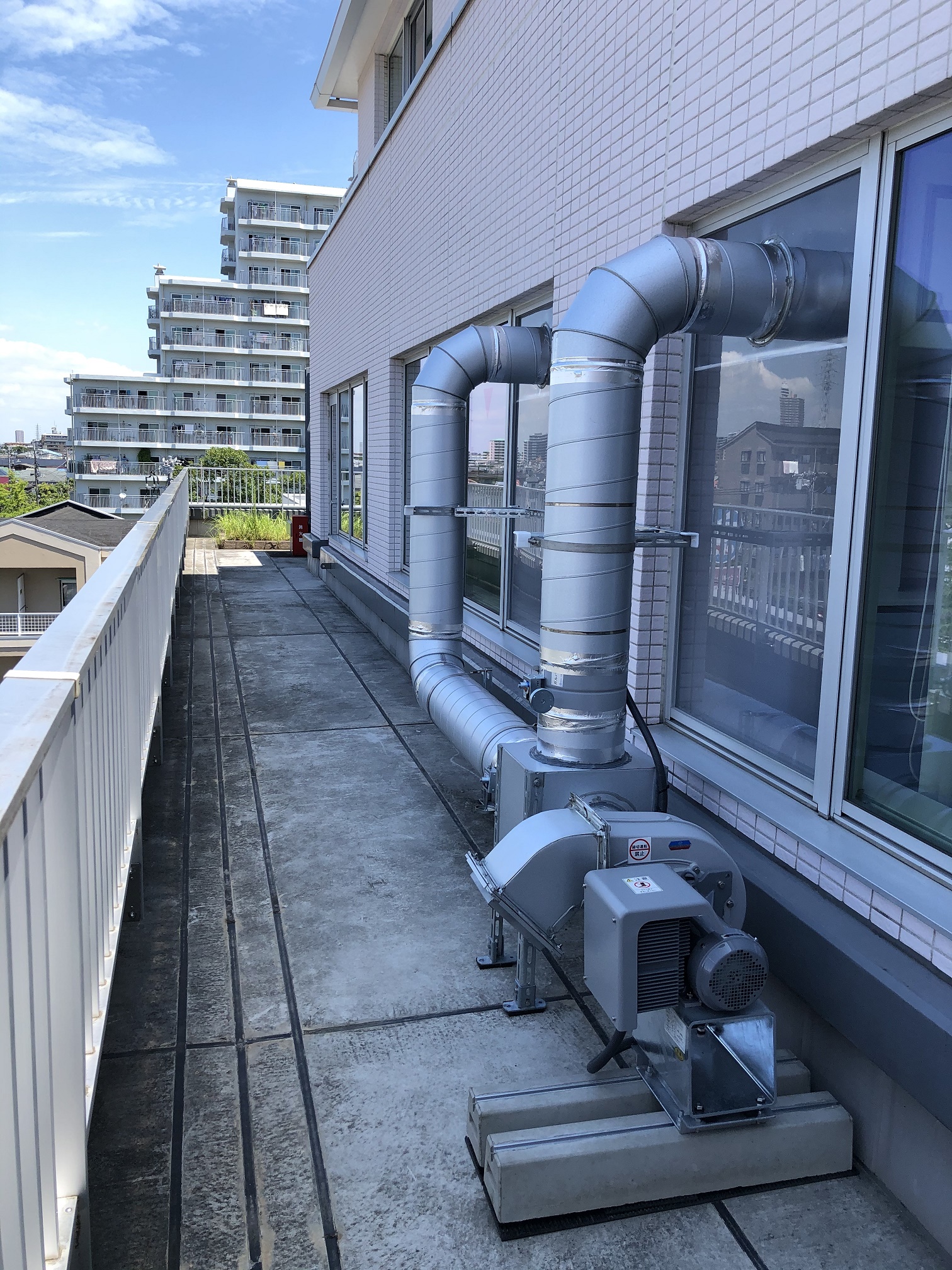

屋外ダクト工事施工後

陰圧室設計・機器選定・設備工事は、弊社の専門分野となります。
お気軽にお問い合わせください。

排気HEPAフィルタユニット　給排気HEPAフィルタユニット

陰圧化用途にあわせた2種類の機材を用意しております。

排気HEPAフィルタユニット　　 型式： SD-800CS      　選定目安 20m3～40m3体積のお部屋
給排気HEPAフィルタユニット　型式： SD-800SUP　　  選定目安 40m3以上のお部屋
用途に応じた選定を実施させていただきますのでお気軽にお問い合わせください。

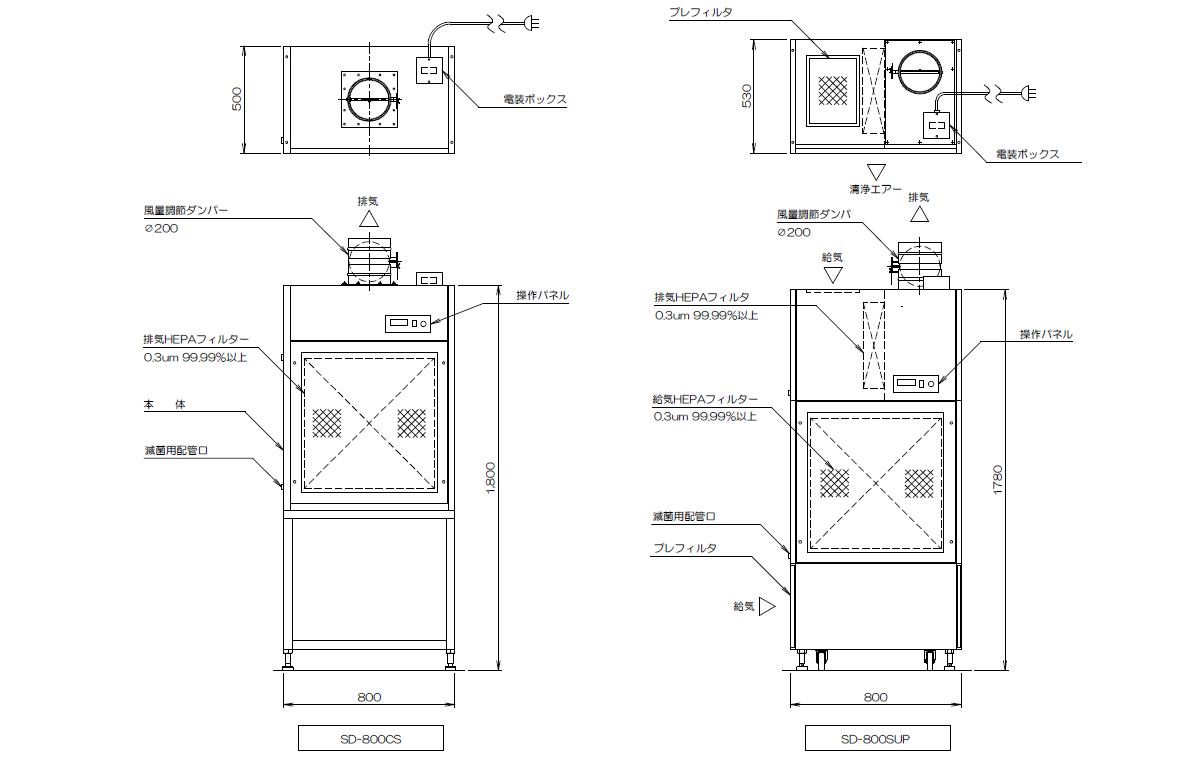

<外形図>


<特徴>

① 既設の 一般検査室・一般病室の陰圧化が可能

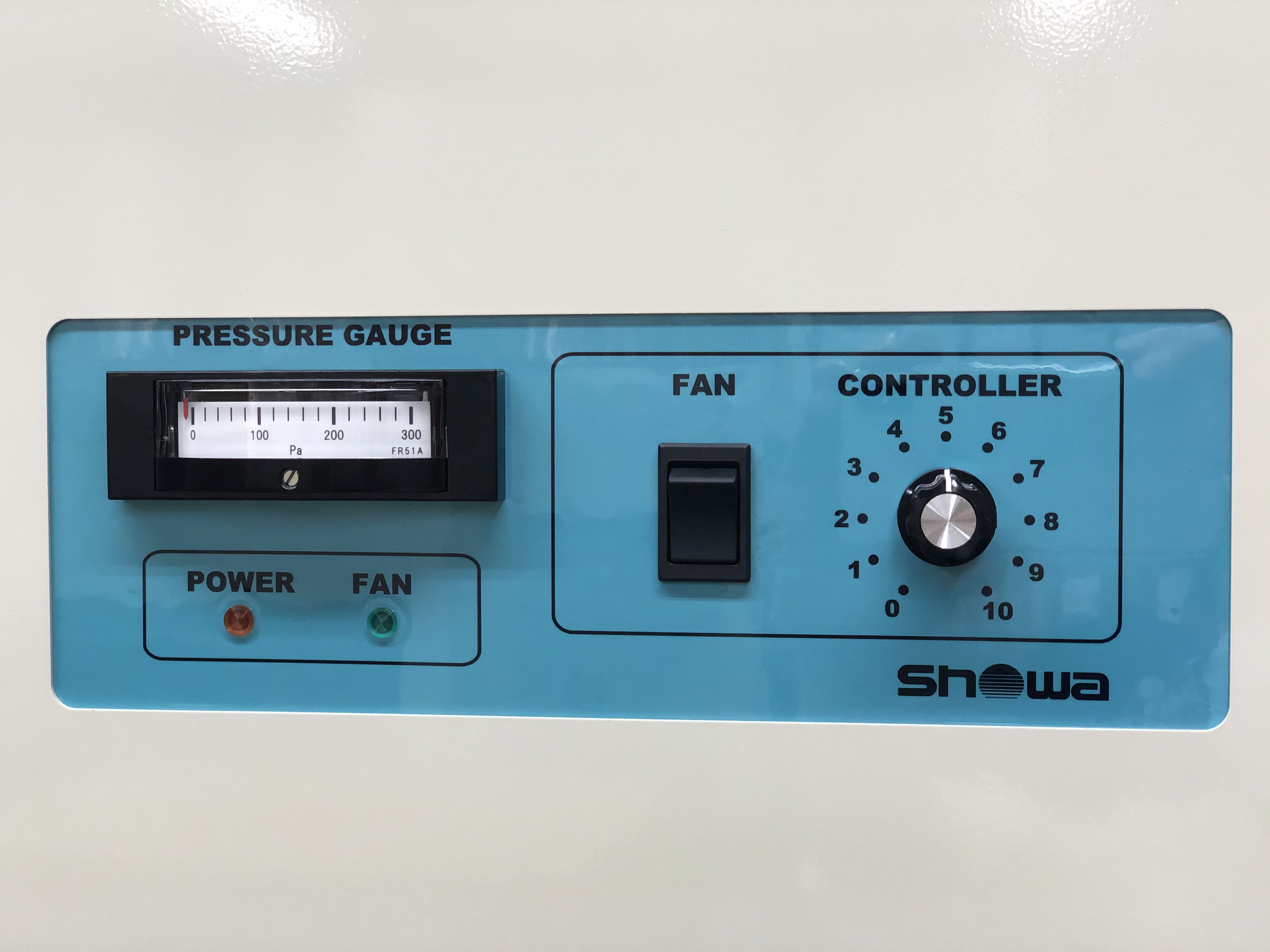

② 風量ボリウムの操作で排気風量(SD-800SUPは給気風量も)コントロールが可能
③ 本体差圧計によりHEPAフィルタの目詰まりチェックが可能
④ 建屋側ファンとの連動動作が可能
⑤ 地震対策として、床面アンカーもしくは壁面固定の選択が可能

<出荷時・据付後 検査内容>
※CDCガイドラインはもとより、弊社基準で判断し、更なる検査項目を設けております。

① HEPAフィルタの透過率検査  ※HEPAフィルタ性能を確認します。
判定基準：0.3μm粒子の透過率が排気ダクト測定ポイントで0.005%を超える部位のないこと。
0.3μm粒子の透過率が給気HEPA　2次側走査で0.01%を超える部位のないこと。

② 風速・風量試験　※換気回数は、1時間あたり12～20回の範囲であることを計測します。
判定基準：風量計・風速計の双方で計測し、陰圧用途の排気風量・循環風量の正確な値を計測。

③ 気流方向試験　※陰圧室内外の気流方向をクリーンな水蒸気を用いて確認します。
・引戸/開き戸 下方(上方)層流
・引戸/開き戸 周囲
・機器吸込口・吹出口

④ 室内陰圧度検査　※陰圧度が-2.5Paよりも低いことを確認します。
判定基準：専用マノメーターをピトー管へ接続し、ピトー管は陰圧室内へ固定。
マノメーターは、室外へ設置しその値が、2.5Pa以上であることを確認。

⑤ 絶縁抵抗検査 ※漏電等、電気系統に問題が無いことを確認します。
判定基準：充電部と非充電部との間の絶縁抵抗は1㏁以上であること。

⑥ .騒音試験  ※規定位置での騒音値を確認します。(排気風量 8m3/min の場合、約40dB)
判定基準：吸込口中心から1mの位置で約35dB～50dBであること。

<参考写真>

写真掲載ご協力元： 森山記念病院

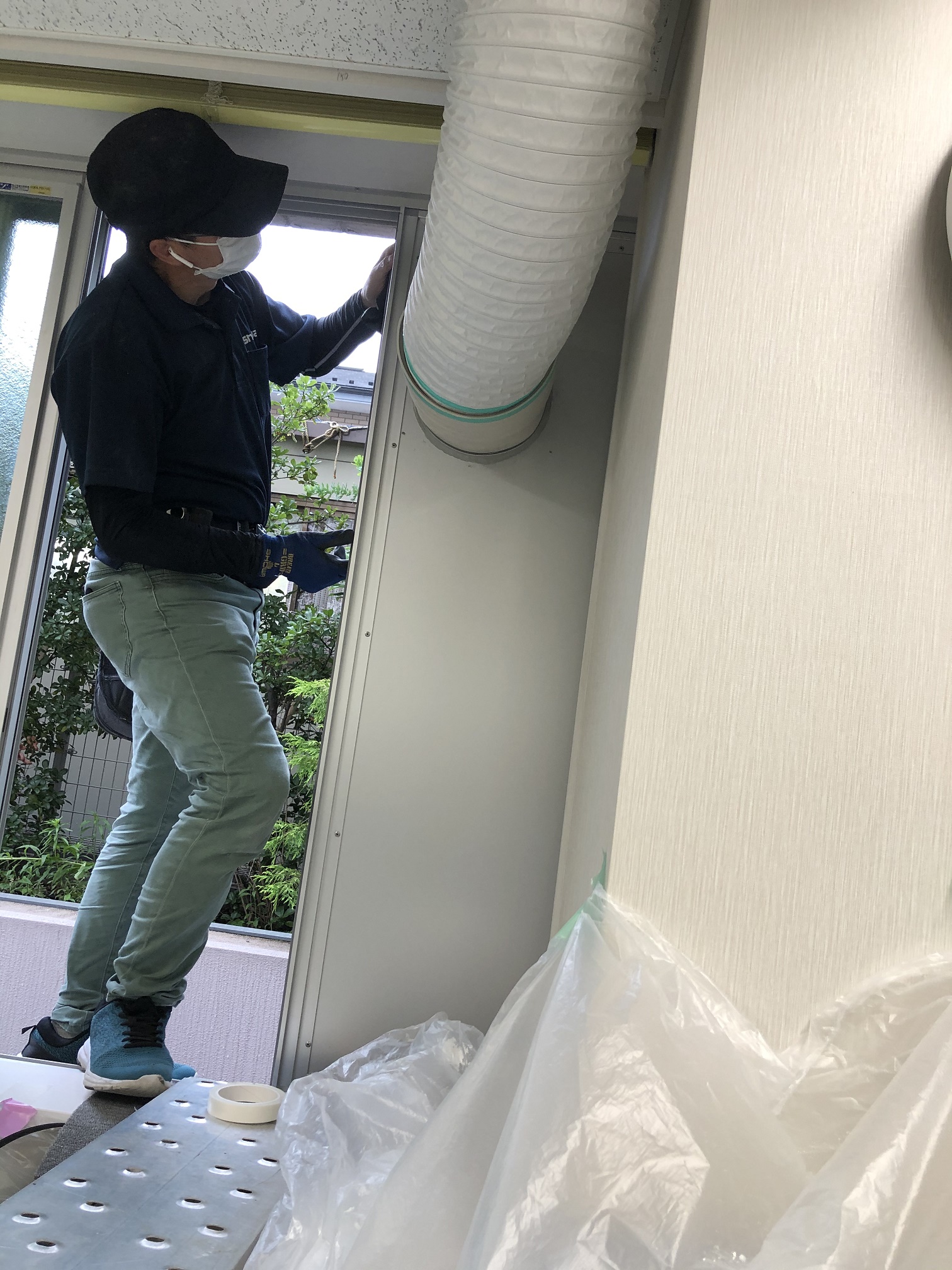

ダクト工事写真
窓開口部へパネルを設置し、既存窓の開閉及び施錠へも影響が無いように施行、FDも設置
ダクトラインは全て天井裏とし、ダクトの見える範囲は最小限としております。

据付後写真
地震対策として、床面へ専用金具を取付けアンカー固定を実施
据付後、全ての検査基準を満たしていることを確認しております。

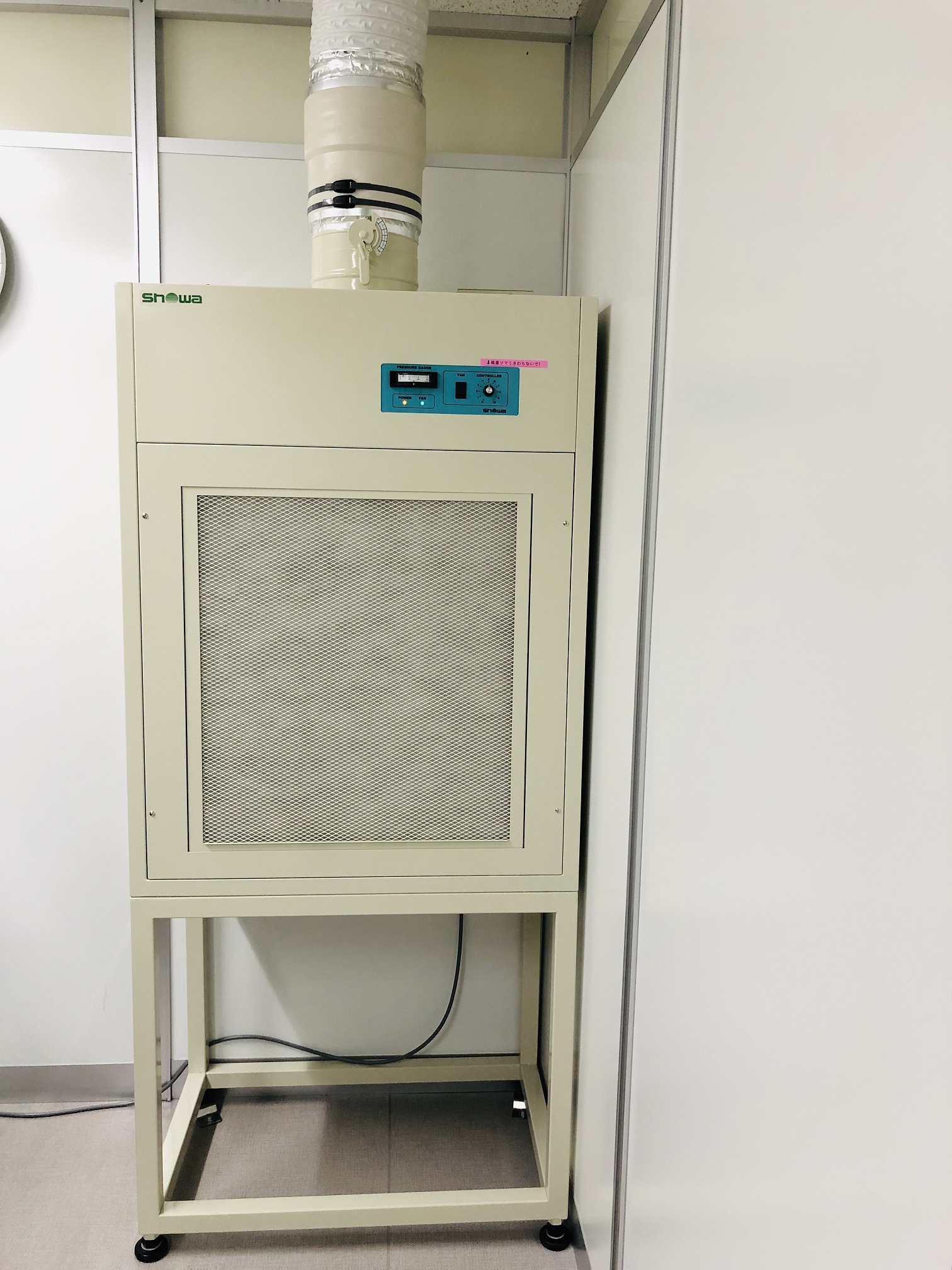

型式：SD-800CS 設置後写真
※陰圧テントなどで上部のみを分割して使用することが可能です。

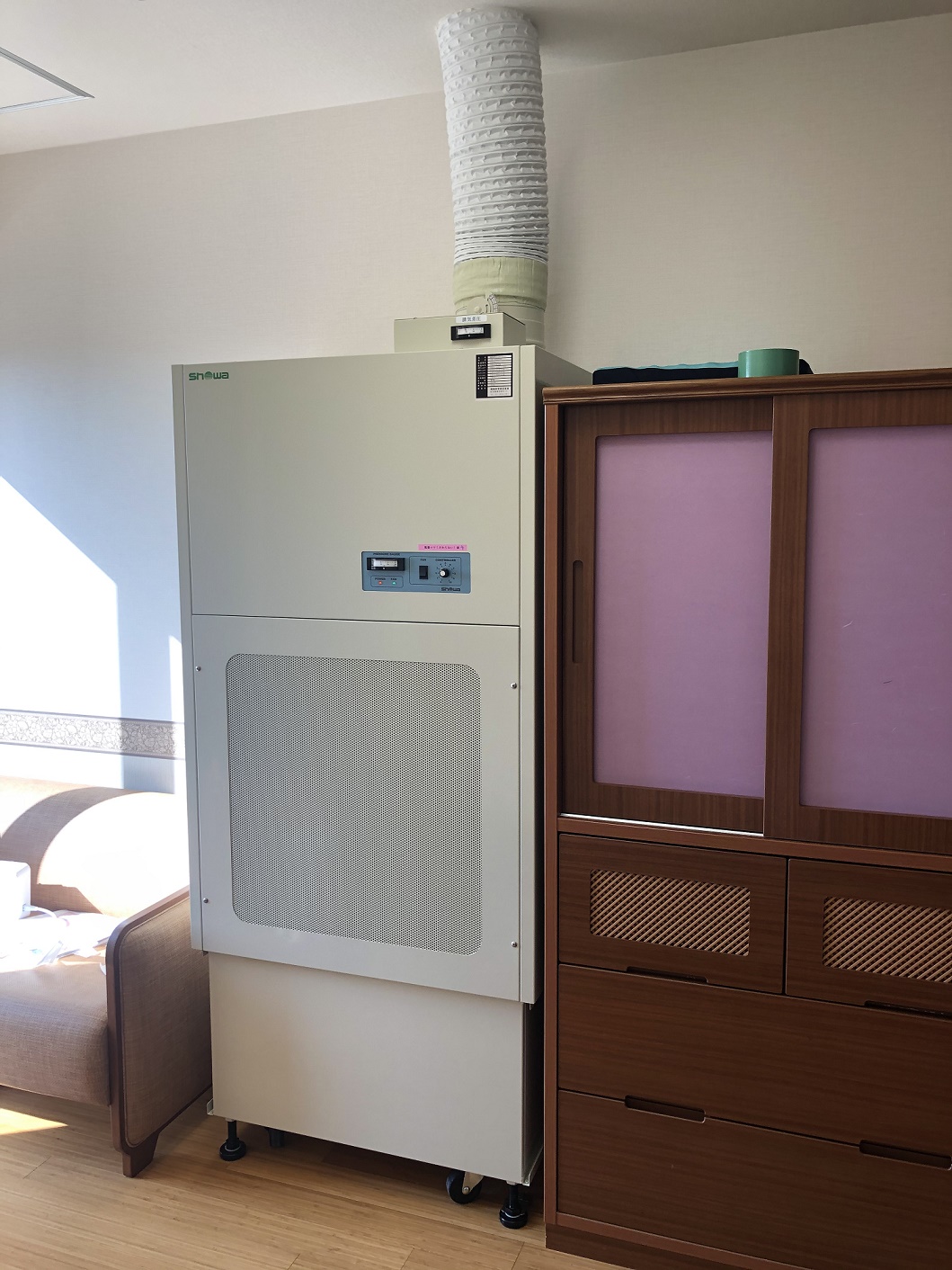

型式：SD-800SUP　設置後写真

尚、弊社では機器据付のみではなく、陰圧室の施行・ダクト/電気/給排水設備工事・消防用設備工事の手配等
総合的にサポート可能です。お気軽にお問い合わせください。

Introduction example in DR Congo, Africa

le Projet d’Aménagement de l’Institut National de Recherche Biomédicale

We implemented Laboratory furniture and Biological safety products at Institut National de la Recherche Biomédicale (INRB).
Please see pictures of installation as below for reference.

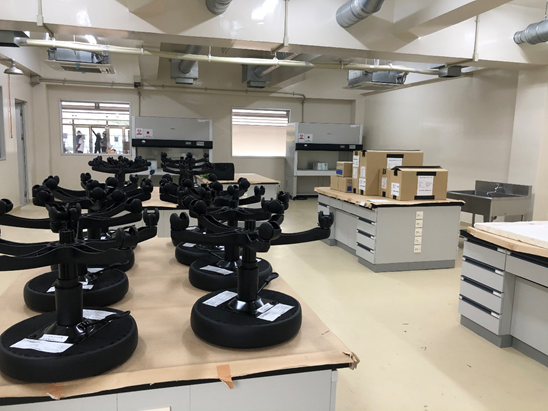

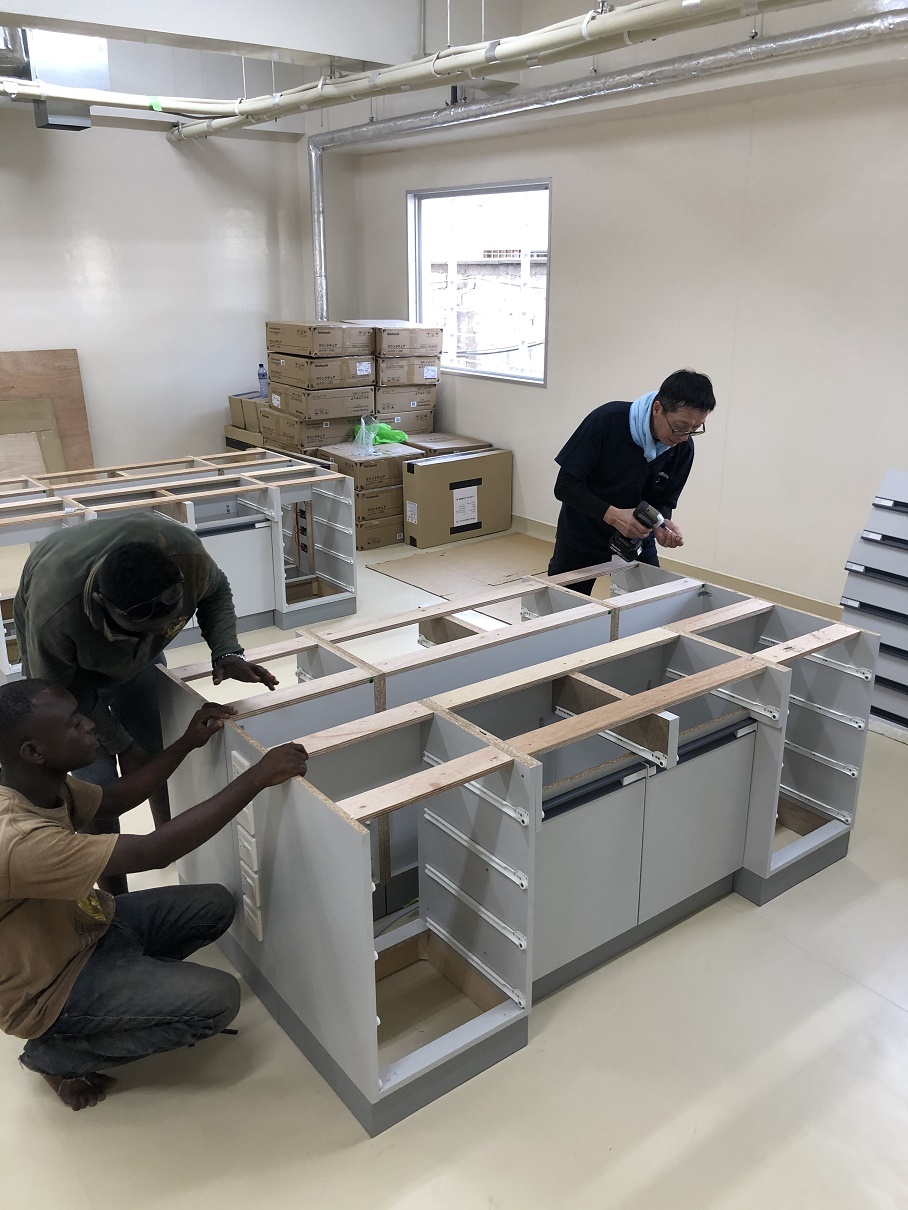

<Process of assembling lab furniture>

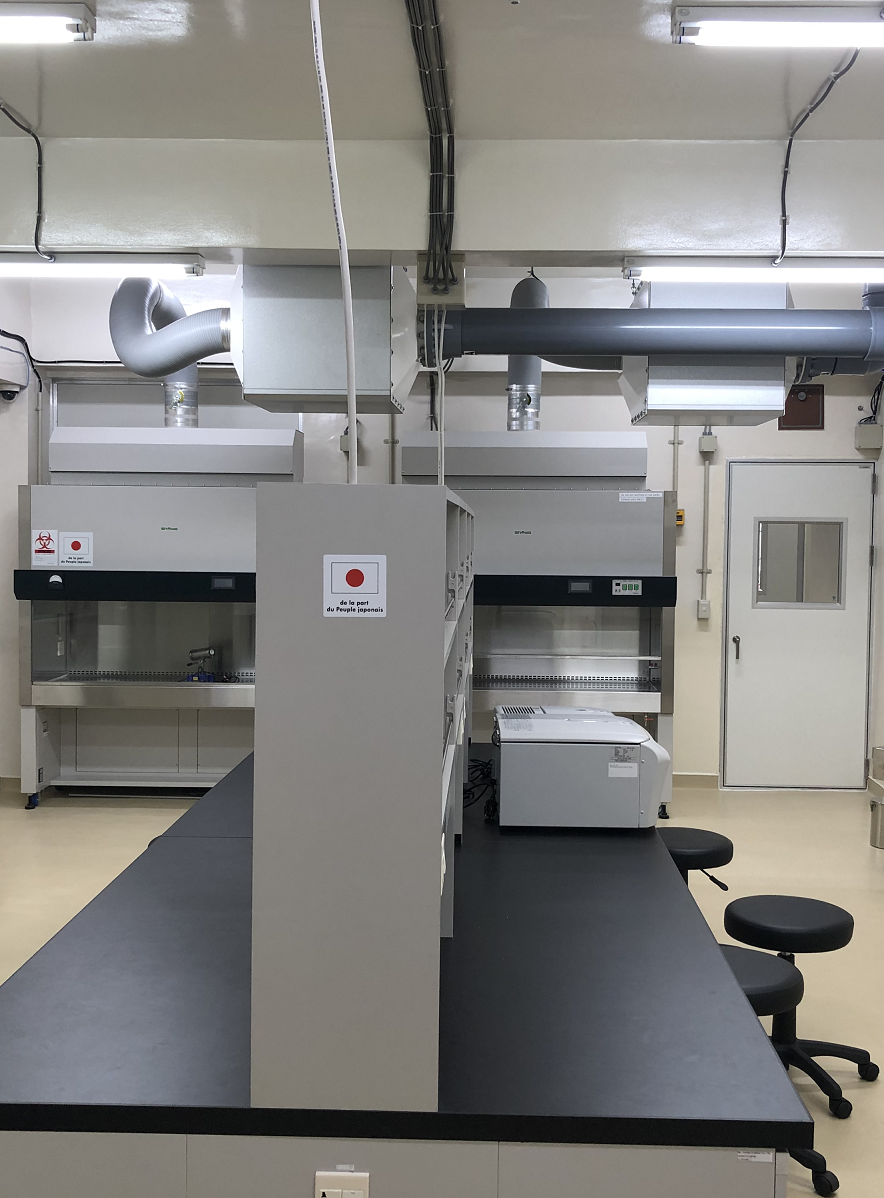

<After installation>

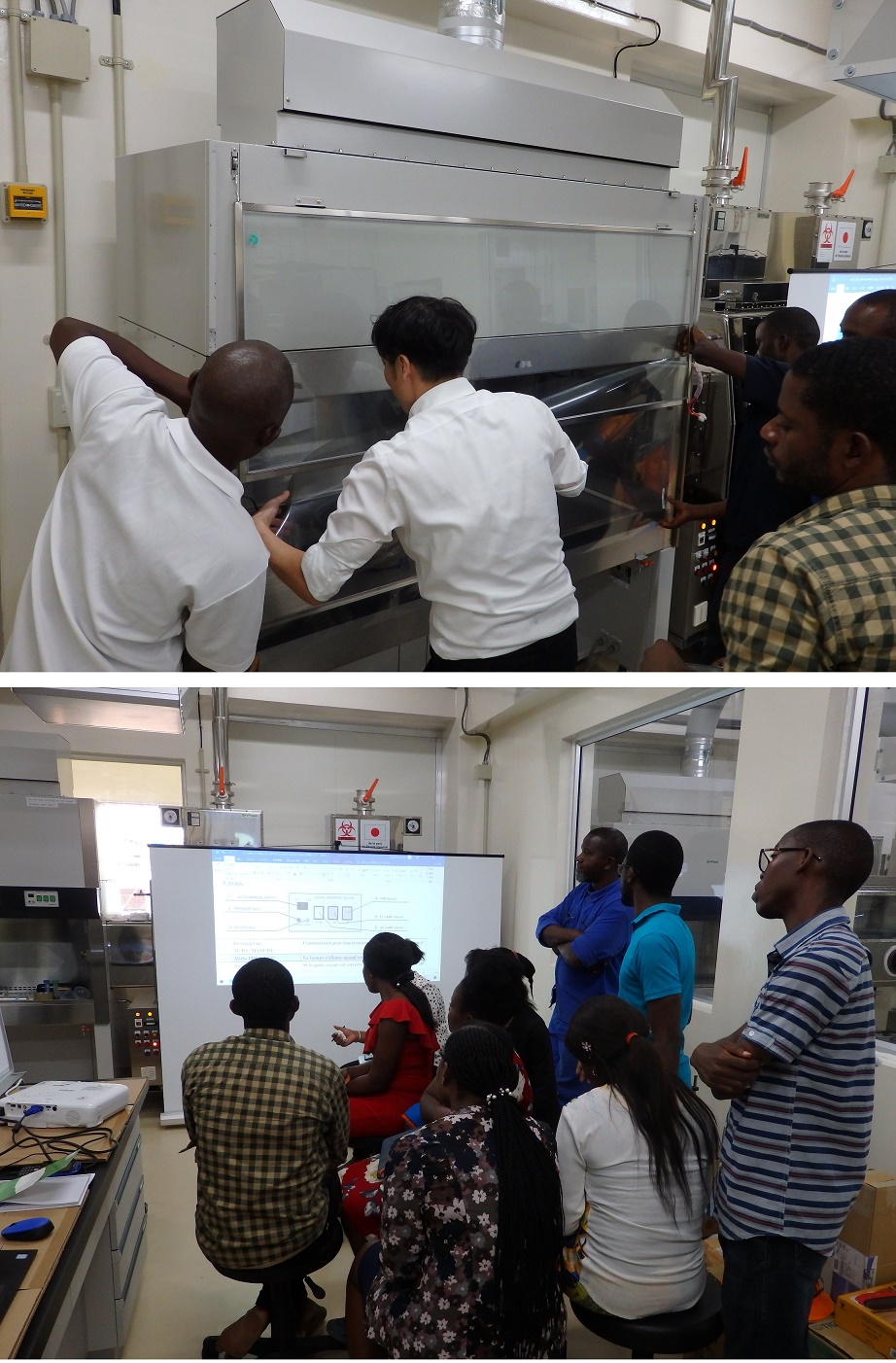

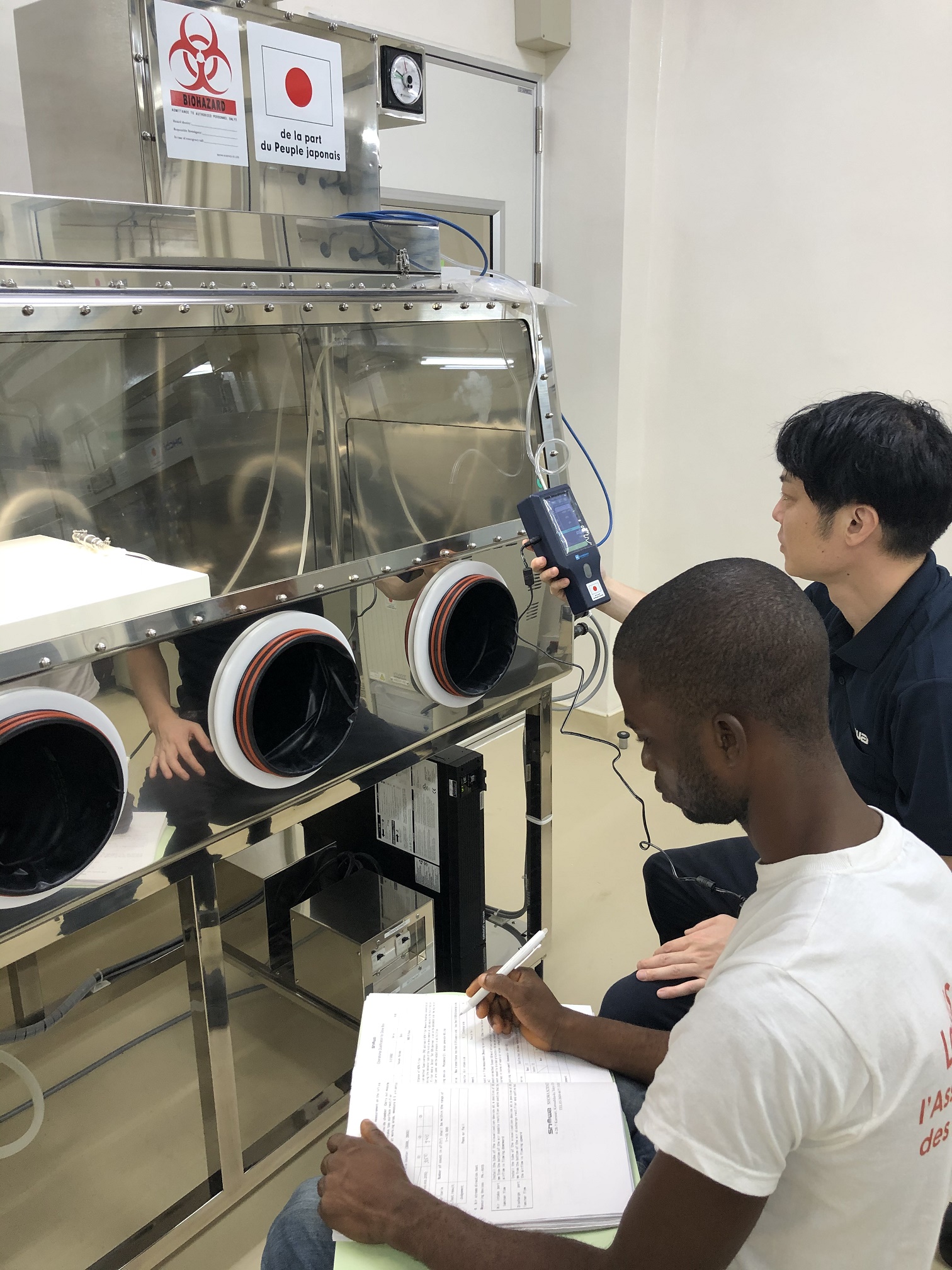

<Perform training for operational qualification and maintenance>

















This project was great experience for us and spent wonderful time at Kinshasa.
We have been providing good results and want to keep this kind of project up in the future too.

海外導入事例のご紹介

Japan’s Non-Project Grant Aid for Provision of Japanese SME’s Products FY2014 for The Government of The Republic of Azerbaijan

Research Institute of Corp Husbandry へ　Biological Safety Cabinet 及び 検査機材を納品しトレーニングを実施致しました。

【Research Institute of Corp Husbandry　研究棟】

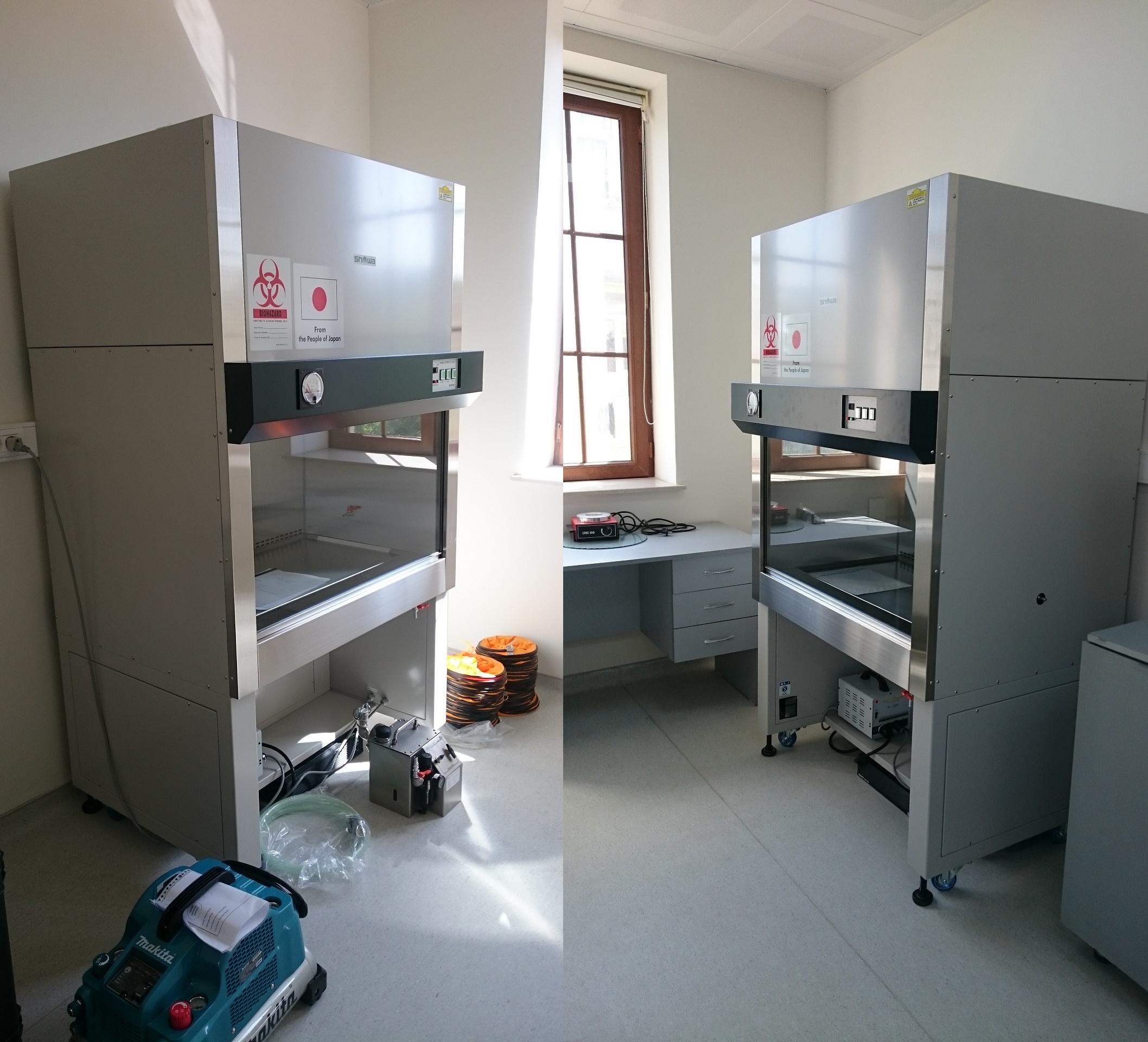

【搬入・据付後のBiological Safety Cabinet(安全キャビネット)】

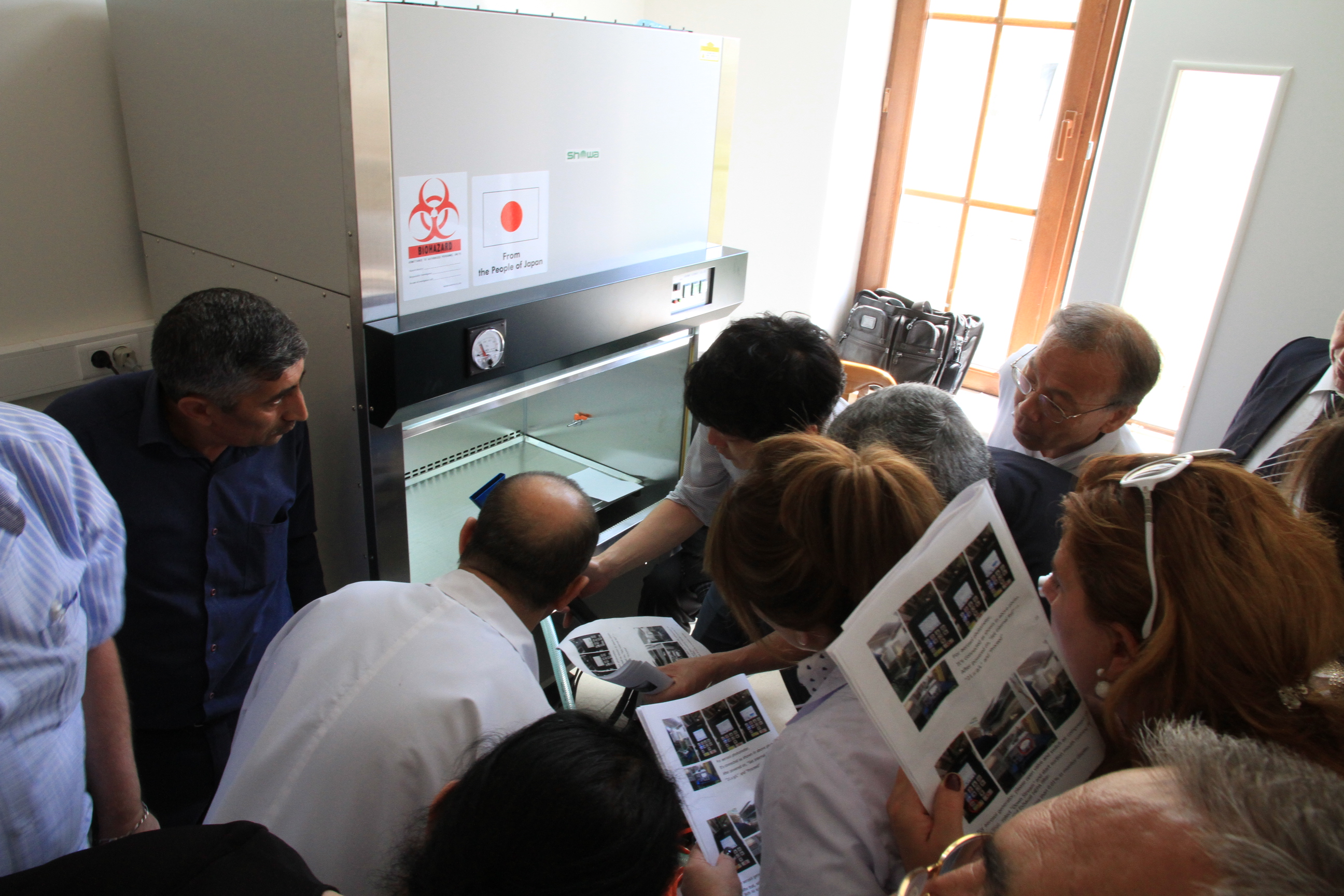

【現地研究者及び技術者の方へ メンテナンス・検査方法のトレーニングを実施】

【アゼルバイジャン　バクー(首都)の風景】

据付からトレーニングに至るまで、非常にまじめに取り組んでいただき、スムーズに進行することが出来ました。
また、親日の方がとても多く、町並みも非常に綺麗です。出張・ご旅行にもおすすめの場所です!!

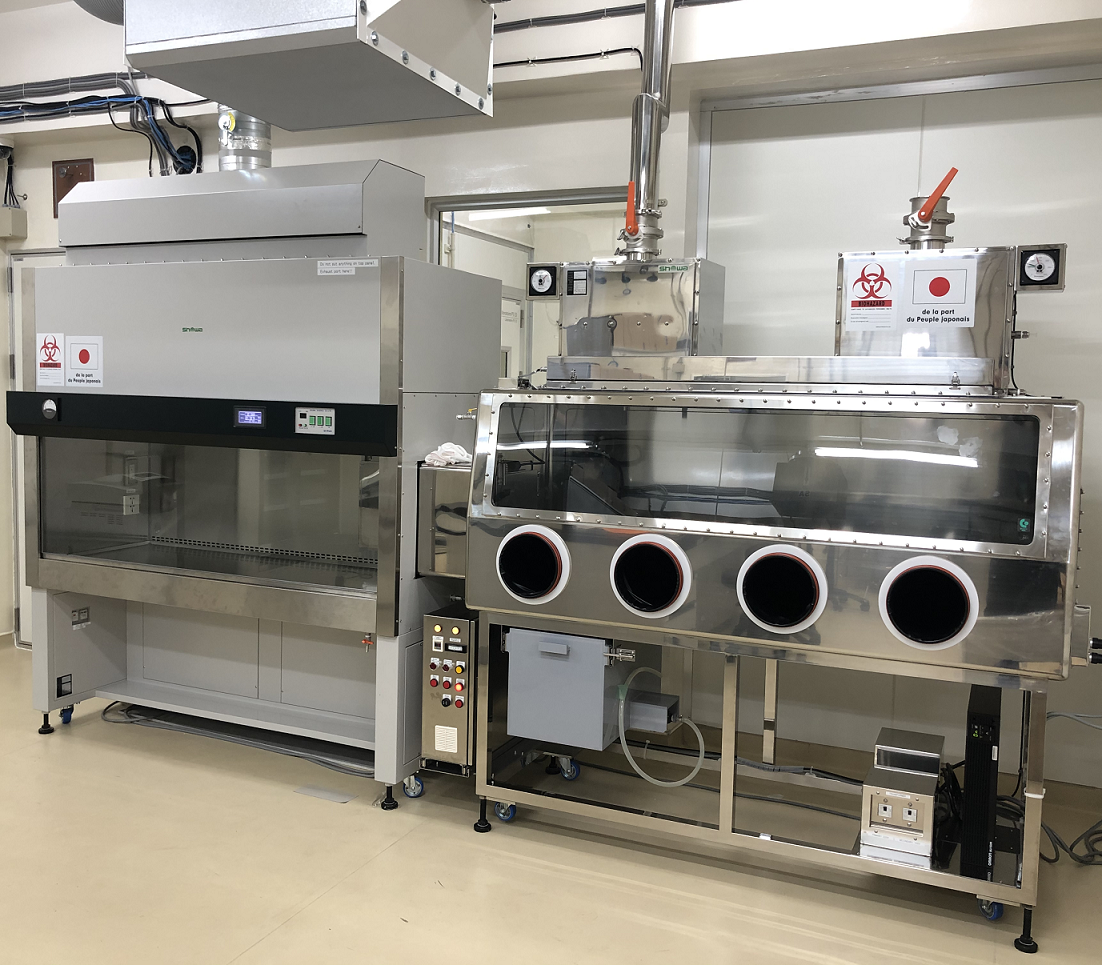

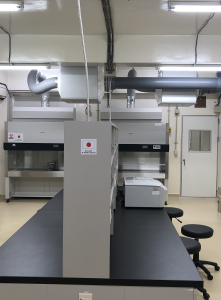

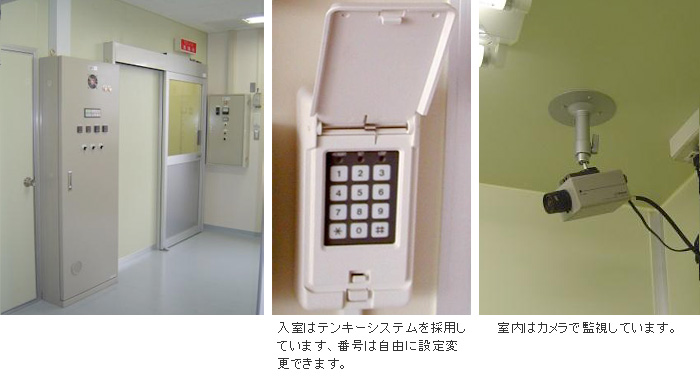

「研究開発等に係る遺伝子組換え生物等の第二種使用等に当たって執るべき拡散防止措置等を定める省令」の要求事項に基づき設計・施工されたP3 レベル実験室です。

室圧に加え、温度と湿度を制御し、安全・快適な環境でP3 レベルの実験を行なうことができます。

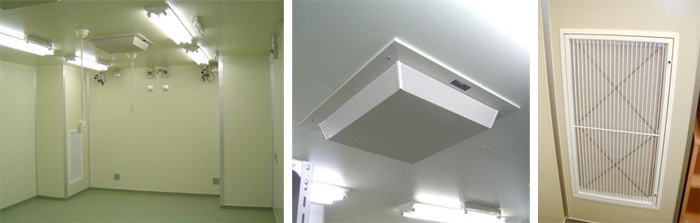

給気にはプレフィルタ・中性能フィルタ・HEPAフィルタを装備し、天井部から給気します。
排気エアーは実験室奥両脇の下部からHEPAフィルタを通して処理します。

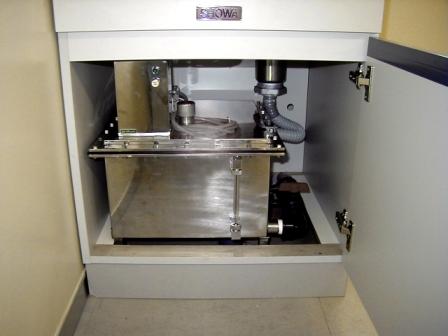

流し台下部には、実験排水を薬液で処理してから排水するための薬液処理槽を設置しています。
